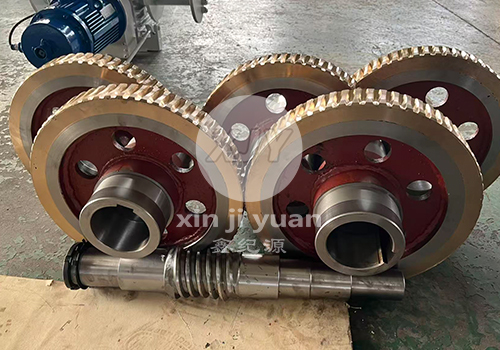

我厂在生产减速机是选择蜗杆和蜗轮材料组合时，不但要求有足够的强度，而且要有良好的减摩、耐磨和抗胶合的能力。实践表明，较理想的蜗杆副材料是：青铜蜗轮齿圈匹配淬硬磨削的钢制蜗杆。

（1）蜗杆材料

对高速重载的传动，蜗杆常用低碳合金钢（如20Cr、20CrMnTi）经渗碳后，表面淬火使硬度达56 ～62HRC，再经磨削。对中速中载传动，蜗杆常用45钢、40Cr、35SiMn等，表面经高频淬火使硬度达45～55HRC，再磨削。对一般蜗杆可采用45、40等碳钢调质处理（硬度为210～230HBS）。

（2）蜗轮材料

常用的蜗轮材料为铸造锡青铜（ZCuSnl0Pl，ZCuSn6Zn6Pb3）、铸造铝铁青铜（ZCuAl10Fe3）及灰铸铁HTl50、HT200等。锡青铜的抗胶合、减摩及耐磨性能_，但价格较高，常用于vs≥3m/s的重要传动；铝铁青铜具有足够的强度，并耐冲击，价格便宜，但抗胶合及耐磨性能不如锡青铜，一般用于vs≤6m/s的传动；灰铸铁用于vs≤ 2m／s的不重要场合。
