WHC210减速机|WHC圆弧圆柱蜗杆减速机|侧置蜗轮减速箱-吴桥鑫纪源减速机械有限公司

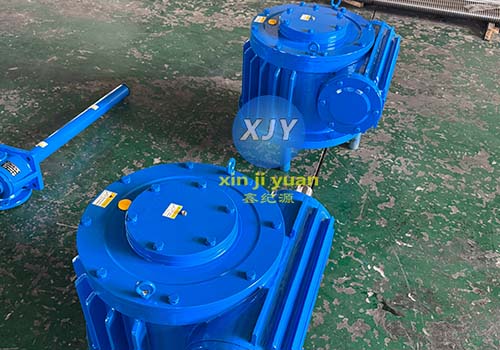

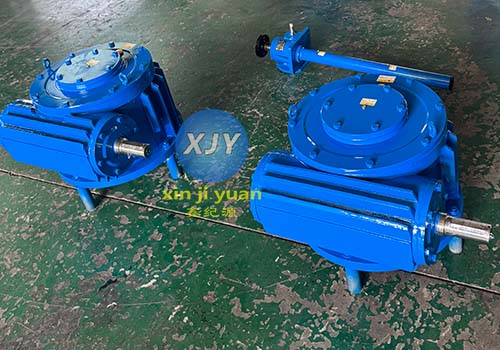

WHC210-25-I 减速机发货通知

产品完整参数明细

项目详情

完整型号

WHC210-25-I

中心距规格 WHC210侧置圆弧蜗杆减速机

标准传动速比 25大速比，低速输出大扭矩

装配形式 I型立式法兰安装，适配立式搅拌釜机架

传动结构圆弧凹凸啮合圆柱蜗杆副，蜗杆侧置布局，不占用设备上部安装空间

箱体材质加厚灰铸铁一体浇筑成型，箱体储油空间充足，油浴润滑均匀，长时间连续作业温升可控

核心传动件 40Cr调质蜗杆搭配锡青铜铸造蜗轮，齿面接触面积大，耐磨性能优异，可承受设备间断冲击负载

密封配置双层耐油骨架油封搭配端盖密封垫片，多重防护结构，粉尘、污泥工况下不易出现渗油、进灰问题

传动特性带机械自锁功能，设备停机后可锁止负载，防止搅拌桨自重滑落反转，正反双向运转平稳，运行噪音低

可定制调整项
加长/缩短输出轴、异形安装法兰、调整非标准传动速比、加装扭力臂、调整箱体装配角度

结构与工况适配说明

WHC系列为蜗杆侧置式圆弧圆柱蜗杆减速机，区别于CWU下置、CWS上置结构，侧置蜗杆布局适配各类立式反应釜、污水浓密机、澄清池搅拌设备，无需抬高整机机架，节省设备内部安装空间。

箱体内部润滑油储存量充足，油浴充分浸润蜗轮蜗杆齿面，降低长期运转磨损速度；双层密封体系隔绝车间粉尘、污水侵蚀内部传动部件，减少后期检修频次。WHC210大速比机型输出扭矩充足，适配24小时不间断搅拌、间歇启停的化工、环保设备工况，广泛用于沉淀池浓缩机、立式搅拌反应釜、轻型物料输送传动装置。

标准化出厂检测流程

项目详情

外形尺寸核验

逐一测量法兰安装孔距、输入输出轴径、平键槽规格、箱体长宽高尺寸，核对与客户图纸参数一致，杜绝安装尺寸偏差；

两小时空载连续磨合整机无负载持续运转，全程观测传动状态，无抖动、异响、卡滞等异常现象；

额定扭矩负载测试加载标准额定扭矩静置，核验自锁性能，确认停机后负载无下坠、反转问题；

密封防渗漏检测箱体加注专用齿轮润滑油静置存放，全面检查油封、端盖、箱体结合面无渗油、漏油痕迹；

防锈防护处理蜗杆、蜗轮、轴承等传动部件均匀涂抹防锈润滑脂，箱体漆面完整无磕碰掉漆，避免长途运输过程锈蚀；

成品打包防护整机外层缠绕防潮保护膜，输入、输出轴加装塑料保护套，箱体四周填充缓冲泡沫，配套产品尺寸图纸、保养使用说明书一同装箱，降低物流磕碰损坏风险。

供货与定制说明

WHC120至WHC500全系列标准机型常备现货，WHC210常规25速比立式款式可单独发货，也可搭配搅拌桨、机架成套配套发出。针对老旧污水池、反应釜设备升级改造需求，可根据客户提供的设备图纸进行非标定制加工，按需调整轴长、法兰孔距、传动速比。技术人员可根据设备负载、每日作业时长、安装空间尺寸提供选型搭配方案，整机出厂多重检测，蜗轮、蜗杆、油封、端盖等易损配件可单独供应，方便设备后期维护更换。

吴桥鑫纪源减速机械有限公司

电话 13784756395 杨经理

2026年7月29

项目	详情
完整型号	WHC210-25-I
中心距规格	WHC210侧置圆弧蜗杆减速机
标准传动速比	25大速比，低速输出大扭矩
装配形式	I型立式法兰安装，适配立式搅拌釜机架
传动结构	圆弧凹凸啮合圆柱蜗杆副，蜗杆侧置布局，不占用设备上部安装空间
箱体材质	加厚灰铸铁一体浇筑成型，箱体储油空间充足，油浴润滑均匀，长时间连续作业温升可控
核心传动件	40Cr调质蜗杆搭配锡青铜铸造蜗轮，齿面接触面积大，耐磨性能优异，可承受设备间断冲击负载
密封配置	双层耐油骨架油封搭配端盖密封垫片，多重防护结构，粉尘、污泥工况下不易出现渗油、进灰问题
传动特性	带机械自锁功能，设备停机后可锁止负载，防止搅拌桨自重滑落反转，正反双向运转平稳，运行噪音低
可定制调整项	加长/缩短输出轴、异形安装法兰、调整非标准传动速比、加装扭力臂、调整箱体装配角度

项目	详情
外形尺寸核验	逐一测量法兰安装孔距、输入输出轴径、平键槽规格、箱体长宽高尺寸，核对与客户图纸参数一致，杜绝安装尺寸偏差；
两小时空载连续磨合	整机无负载持续运转，全程观测传动状态，无抖动、异响、卡滞等异常现象；
额定扭矩负载测试	加载标准额定扭矩静置，核验自锁性能，确认停机后负载无下坠、反转问题；
密封防渗漏检测	箱体加注专用齿轮润滑油静置存放，全面检查油封、端盖、箱体结合面无渗油、漏油痕迹；
防锈防护处理	蜗杆、蜗轮、轴承等传动部件均匀涂抹防锈润滑脂，箱体漆面完整无磕碰掉漆，避免长途运输过程锈蚀；
成品打包防护	整机外层缠绕防潮保护膜，输入、输出轴加装塑料保护套，箱体四周填充缓冲泡沫，配套产品尺寸图纸、保养使用说明书一同装箱，降低物流磕碰损坏风险。
